Az ICF szerkezetű házakról:

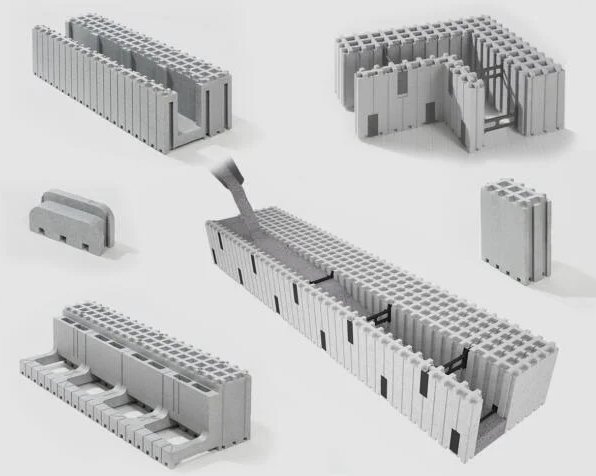

Az ICF házak egyszerűen és gyorsan épülnek fel hőszigetelő anyagból készült elemekből. LEGO elemekhez hasonlóan, habarcs nélkül van összeillesztve, amibe utána betont öntenek. A név az Insulating Concrete Forms – ICF-ből származik. Ezek az elemek formájukban hasonlítanak a nagyméretű téglákhoz, és különféle hőszigetelő anyagokból készülhetnek, mint például expandált polisztirol, poliuretán hab, faforgács cementtel. Az építés után olyanok lesznek, mint egy zsaluzat a kiöntendő beton számára. Építés közben ezekbe az elemekbe formázott és kötött vasrudakat helyeznek. A beton megszilárdulása után vasbeton falakból egy szerkezetet kapunk, mindkét oldalán hőszigetelő anyaggal szigetelve, mind kívül, mind belül (a ház hőrendszerének része lesz). Szerkezeti szempontból ez a rendszer egyáltalán nem különbözik a vasbeton szerkezetű házaktól. A betonnal feltöltött zsaluzat jól összekötött dobozként fog működni, és öntés után a hőrendszer része lesz. A minimális ajánlott betonosztály C20/25, S4, maximum 8 mm adalékanyag-mérettel. Egy köbméter beton elegendő 8 m2 fal betonozására. A falak nagyon kemények és ellenállnak a kataklizmáknak. Az ICF technológia villák, társasházak, kórházak, iskolák, óvodák, ipari épületek, csarnokok, termelőterek, raktárak, üzletek, szupermarketek, uszodák stb. építésére használható.

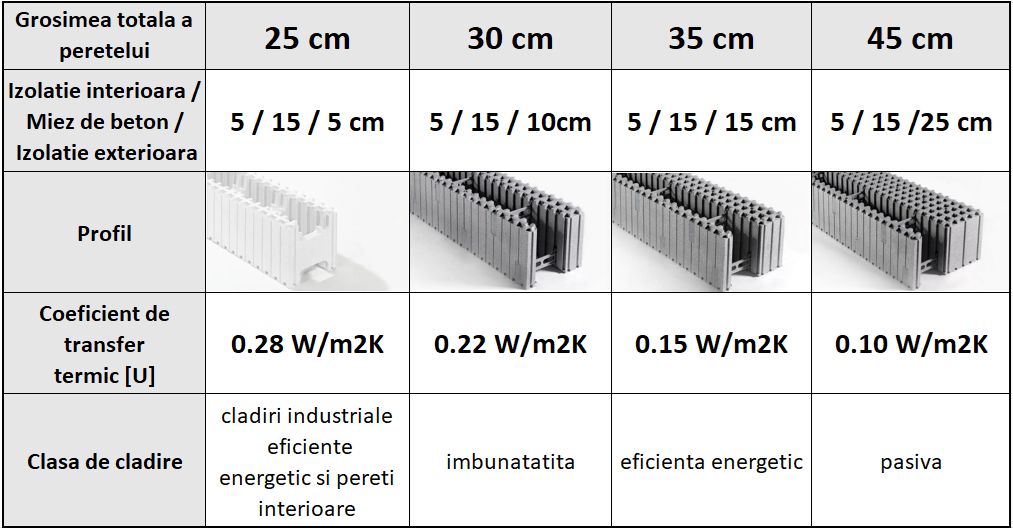

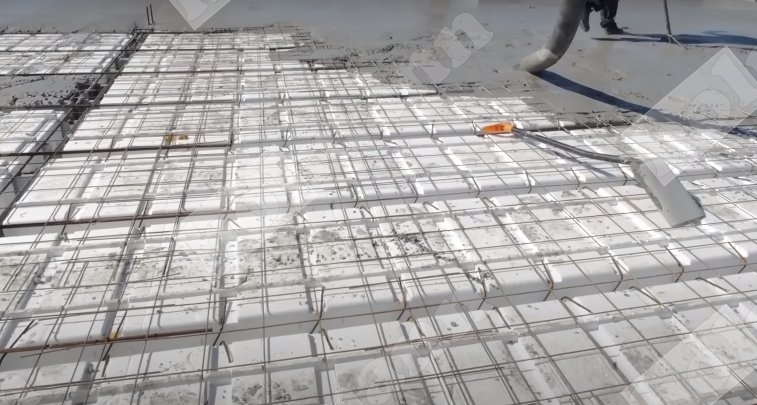

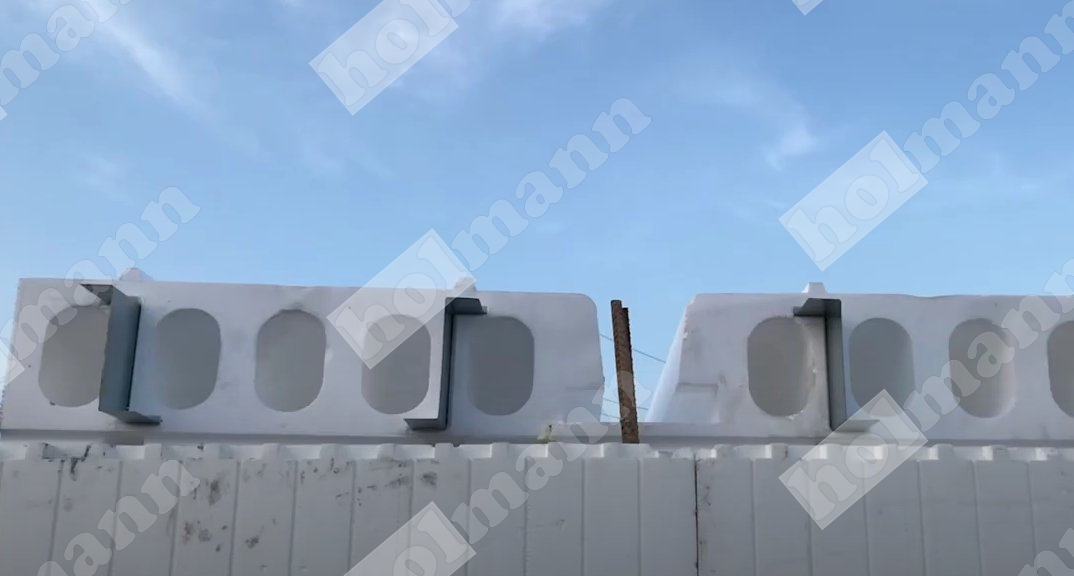

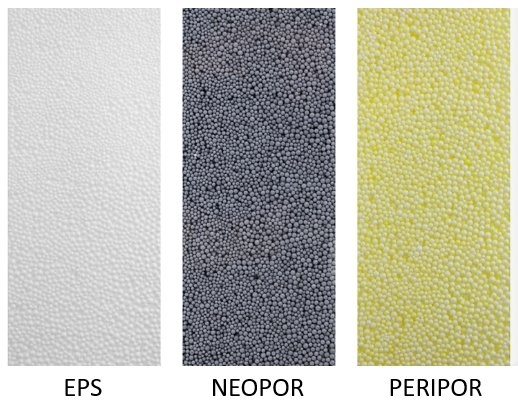

Mi a Holmann 25, 30, 35 vagy 45 cm vastagságú NEOPOR elemeket (BASF márkájú grafit expandált polisztirol alapú termék) használunk, amelyekből energiahatékony házak és passzívházak készíthetők. Az optimális szigetelés megvédi a házat az alacsony hőmérséklettől, de a magas hőmérséklettől is. Az elemeknek a megvalósításra jellemző kategóriái vannak: fal, padló és tető. A PERIPOR nevű anyagból gazdasági alapozási elemek is vannak.

Az ICF szerkezetű Holmann házak előnyei:

  • Az ár: egy azonos méretű és energiahatékonyságú vasbeton és tégla ház ára alatt van..
  • Kiváló hő- és hangszigetelés: a vasbeton és tégla szerkezetű házhoz képest alacsonyabb önköltségi áron, vékonyabb falakkal azonos hőszigetelési minőség érhető el, így a hasznos lakóterület megnő. Légmentesen záródó szerkezet, melyre jellemző a hőhidak hiánya. A beton jó hangszigetelő, nem adja át olyan könnyen a rezgéseket, mint egy fém vagy fa szerkezet.
  • Rugalmas kialakítás: az egyszerű formáktól a legbonyolultabb ívekig és szögekig elkészíthetők.
  • Ellenálló és tartós: hosszú élettartam, ellenáll a rothadásnak, a penésznek és a kártevőknek. Ellenáll az erős szélnek és tűznek.
  • Szeizmikus viselkedés: nagyon ellenáll a földrengésnek, ismert, hogy Moszkvában egy 11 emeletes ICF épület épült, melynek első emeletein 20 cm-es vasbeton mag található.
  • Gyors és egyszerű összeszerelés: a téglaházakéhoz hasonló gyorsaság és egyszerű építés, de tartósabb, mint a Holmann termékcsalád többi alternatív szerkezete.
  • Egészséges élet: jobb tömítettség, ami egészségesebb és kényelmesebb beltéri környezetet eredményez.
  • Környezetbarát: az alacsony környezetterhelésű anyag és az energiahatékony ház hozzájárul ahhoz, hogy évente legalább 18 tonna CO2 kibocsátás elkerülhető legyen.
  • Tesztelt technológia: több mint 28 éve használják a világpiacon, és mára több mint 41 országban elterjedt, gyakran használják Németországban, Franciaországban, az Arab Emírségekben és a skandináv országokban.

Hátrányok:

  • Ár és kivitelezési idő: drágább és hosszabb építési idő, a fa+SIP, fa vagy fém szerkezethez képest. Egy ilyen szerkezet építése nem egész évben lehetséges, az időjárástól függ. Magas hőmérsékleten vagy túlzott páratartalom mellett nem öntjük a betont, mert ezek befolyásolhatják a beton minőségét. Ezenkívül kötelező várakozási idők vannak a beton megkeményedésére, olyan idők, amelyek során nem lehet munkát végezni.
  • Precizitás: nagyobb odafigyelést és képzettebb személyzetet igényel a kivitelezés, mint a fa + SIP, fa vagy fém szerkezetre történő építésnél.

De ce casa cu structura ICF este mai avantajoasa decat o casa clasica din beton armat?

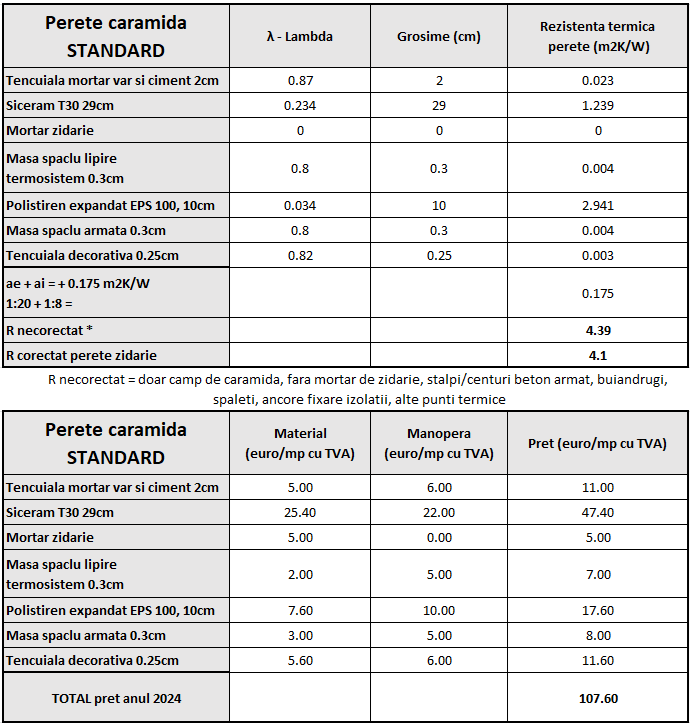

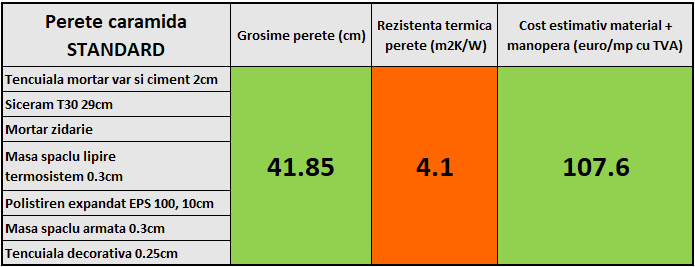

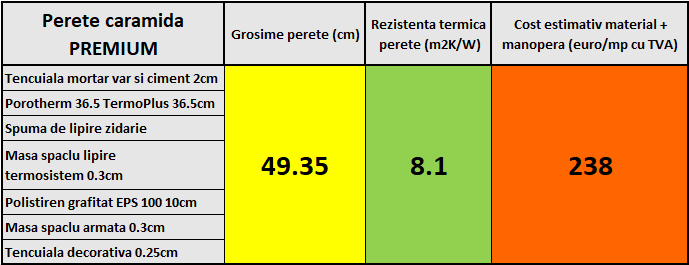

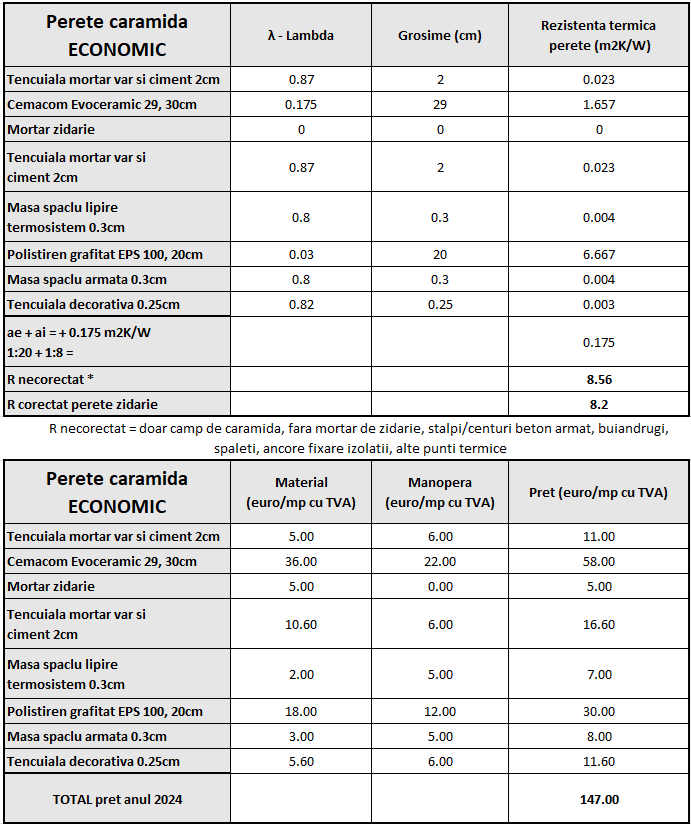

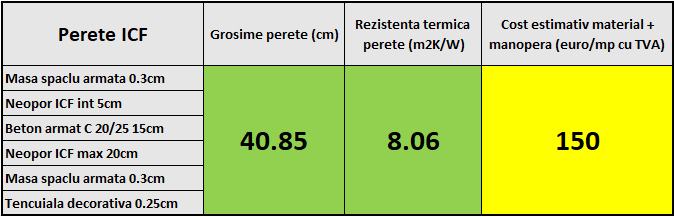

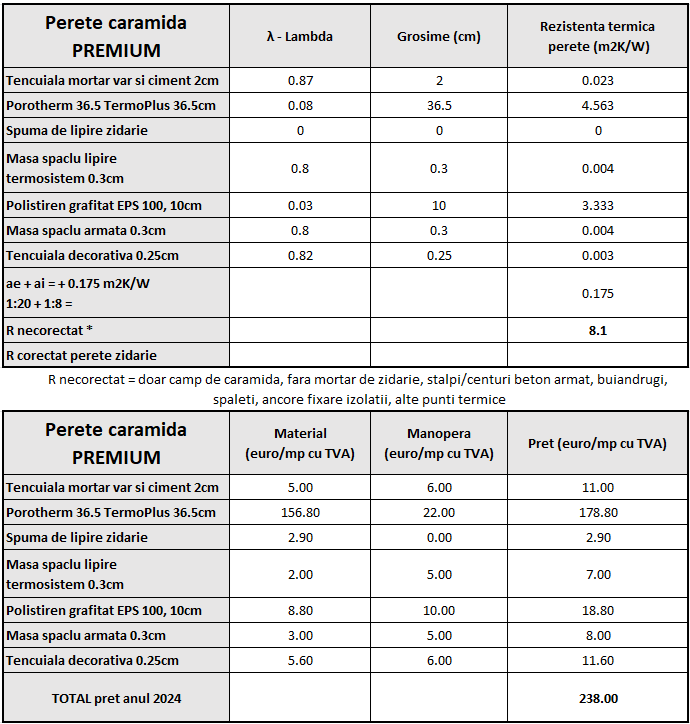

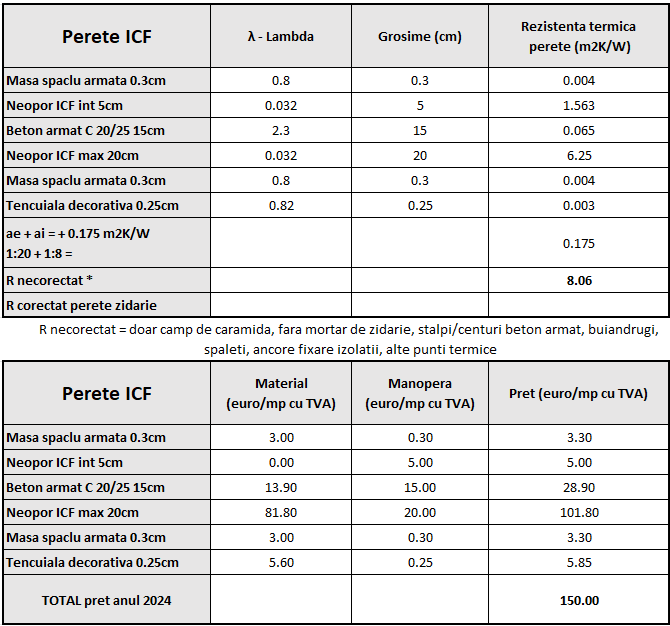

Am comparat sistemul ICF cu 3 calitati diferite de zidarie (premium, standard si economic) si asa cum se vede din tabelele de mai jos ICF castiga la toate cele 3 caracteristici calculate in cadrul studiului:

  • grosime perete: este cel mai subtire dintre toate deci suprafata utila la aceeasi suprafata construita de locuinta este mai mare comparativ cu cele 3 sisteme de caramida.
  • rezistenta termica: s-a obtinut valoarea cea mai mare dintre toate, cu cat este mai mare cu atat casa este mai bine izolata.
  • cost estimativ pe metru patrat de perete exterior zidit si izolat: Sistemul de caramida premium ca sa aiba rezistenta termica la fel ca ICF rezulta grosimea de perete mai mare iar costul aproape dublu comparativ cu ICF. Sistemul de caramida standard la aproape aceeasi grosime de perete are un cost rezonabil mai ieftin decat ICF dar valoarea rezistentei termice este la jumatate deci slab izolator comparat cu ICF. Sistemul de caramida economica este comparabila ca si rezistenta termica si pret cu ICF dar rezulta o grosime de perete mare comparativ cu ICF (cel mai mare din toate 4 sisteme comparate) deci suprafata utila al casei devine mai mica.

* Comparatie facuta cu preturile pietei din ianuarie 2024

Megalapozatlan mítoszok az ICF szerkezetű házakról:

Obiectele usoare (tablouri, ceasuri) de pana la 3 kg sunt atarnate prin prinderea lor in stratul de tencuiala, in timp de obiectele grele sunt atarnate cu bolturi de dilatare prin fixarea in miezul de beton. Un bolt lung de 15 cm ancorat in beton la adancimea de 10 cm are o capacitate portanta de aprox. 150 kg. Aceasta inseamna ca 4-6 bolturi sunt suficiente pentru a agata dulapuri de bucatarie foarte grele, un boiler etc. Pentru a pastra continuitatea stratului de izolatie, Holmann foloseste bolturile IZO FID 50 pentru atarnarea obiectelor pe fatada exterioara a cladirii.

NEM. A Holmann altal használt ICF rendszer tökéletes tömítettséget biztosít, amelyet az ablakok tömítőlécekkel és egyéb speciális részletekkel történő felszerelésével kell kiegészíteni. A 90-es években néhány piacon megjelent a “fali légzés” mítosza. Ez az elmélet szerint a falnak el kell vezetnie a nedvességet a házból kifelé. Azt mondták, hogy az ásványgyapot és a tégla jól eltávolítja a nedvességet, míg a polisztirol tömített és nem vezeti le – ezért valószínűleg nedvesség és gombák jelennek meg a falakon.

Az épületekben nagy a páratartalom – egy 4 fős család naponta 11 kg vizet termel gőz formájában (főzés, fürdés, légzés)! Ez havi 330 kg. Szellőztetés szükséges, vagy hagyományos eszközökkel (nyissa ki az ablakot), vagy hővisszanyerős szellőzőrendszer beépítésével történik. Ezek a rendszerek tartósan és kényelmesen látják el a lakótereket optimalizált hőmérsékletű friss levegővel. Az elhasználódott levegőt beszívják és a hővisszanyerő egységbe szállítják, miközben a friss levegő befúvatása kívülről is történik. Az elhasználódott levegőt a szabadba szállítják, a külső levegőt pedig előmelegítik. Ugyanígy működik nyáron a hűtésre. A hagyományos szellőztetési módhoz képest akár 90%-os megtakarítás érhető el. A falak – függetlenül attól, hogy téglából vagy betonból és polisztirolból készültek – nincsenek hatással az épület nedvességtartalmára. Az egyetlen épületfizikai egység, amely közel áll a “légzéshez”, a vízgőz diffúzió kinematikai együtthatója, amely azt a sebességet írja le, amellyel a gőzök behatolnak egy bizonyos anyagba. A helyzet az, hogy a polisztirol nagyon rossz vízgőzáteresztő. Azonban egy “lélegző” fal – tégla és ásványgyapot 30-40 cm vastag, külső vakolattal és belül festett – olyan alacsony teljes diffúziós együtthatóval rendelkezik, hogy 3 kg víz falon keresztül történő szállítása 11 hónapig tart.

A gombák ott szaporodnak, ahol a vízgőz lecsapódik. Ez ott történik, ahol hűvös helyre kerül – olyan helyeken, ahol hőhidak jelennek meg. Leggyakrabban ezek a mennyezetek és falak közötti csatlakozások, külső és belső falak csatlakozásai, áthidaló gerendák.

Az egészséges és száraz lakás garantálásához elegendő a hatékony szellőzés és a hőhidak nélküli építési technológia alkalmazása. A fal elsősorban a hő és a páratartalom gátja.

A polisztirol nem oxidálódik, nem tűnik el és nem dematerializálódik. Megolvadhat vagy oldódhat, ezért fontos, hogy kerüljük a szerves oldószereket (benzol, toluol, xilán stb.), a 90°C feletti magas hőmérsékletek közvetlenül az új üreges téglákra ható hatást. A mítosz gyártási hibákból ered, amikor a 70-es években a polisztirolt szerves oldószereket tartalmazó ragasztókkal ragasztották. A 90-es évek javítási munkálatai során a ragasztóval bekent táblák felületén égett lyukakat figyeltek meg, ezt “oxidációs” jelenségként értelmezve. A polisztirol szigetelés tartósságát több száz évre becsülik. A szigetelés gyakorlatilag tönkretehetetlen. Az anyagot egy vakolatréteg védi az UV-sugarak ellen, a fagyás/olvadás ciklusokkal, nedvességgel szembeni ellenálló képessége, a biológiai korróziónak nem kitettsége gyakorlatilag tönkretehetetlenné teszi a falat.

Radiatia betonului este un mit, acest lucru nu este sustinut de probe. Majoritatea radiatiilor masurate in cladiri provin din surse naturale. Este o radiatie care apare in mediu, de ex. rezultata din prezenta radonului in sol. Nivelul mediu de radiatie intr-o astfel de cladire nu va fi mai mare decat nivelul de radiatie dintr-o cladire din beton armat si zidit cu caramizi, astfel incat sanatatea nu va fi pusa in pericol. Sursa principala de radiatie sunt tehnologiile de comunicatie, nu elementele din beton.

Holmann építési minőség ICF szerkezettel:

  • A betonerősítéshez használt vas professzionálisan formázott és kötözött
  • Az alapozásnál, a pilléreknél és a gerendáknál a betont öntés közben vibrálják. Valamint a falak öntésekor, hogy ne legyen légrés a falakban.
  • A kiálló erkélyek és teraszok mindkét oldaláról elszigeteltek.

  • A ház külső falaihoz 15 cm vastag vasbetont használunk.
  • A betongerendák és oszlopok polisztirol előszigeteléssel vannak ellátva.
  • A ház falai belülről klasszikus vakolattal, vagy speciális, gipszkartonnak való fémszerkezetre szerelt gipszkartonnal készülhetnek.

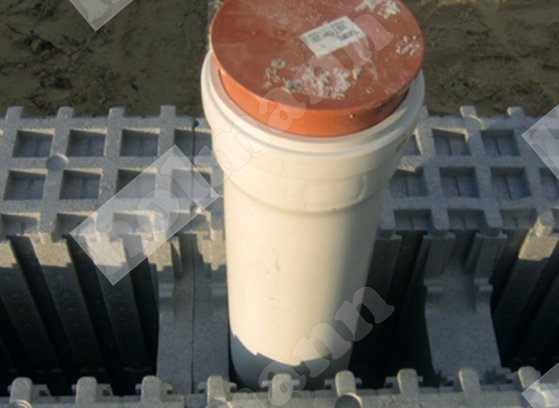

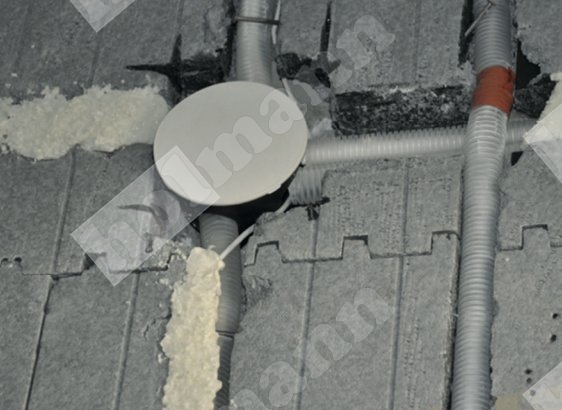

  • A külső falak elektromos és szaniter beépítését, ha a vakolandó falakba illesztik, a repedések elkerülése érdekében üvegszálas hálókkal szerelik fel.
  • A tetőhöz használt fa kiváló minőségű: száraz, nedvesség, gombák és rovarok ellen kezelt.
  • TEgyenes mennyezetek és falak, közel 90 fokos szöggel.
  • A falak mindkét oldalán a szigetelés tűzálló.

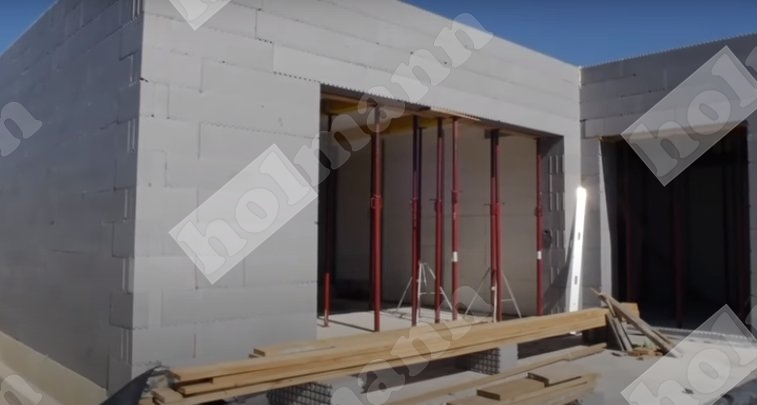

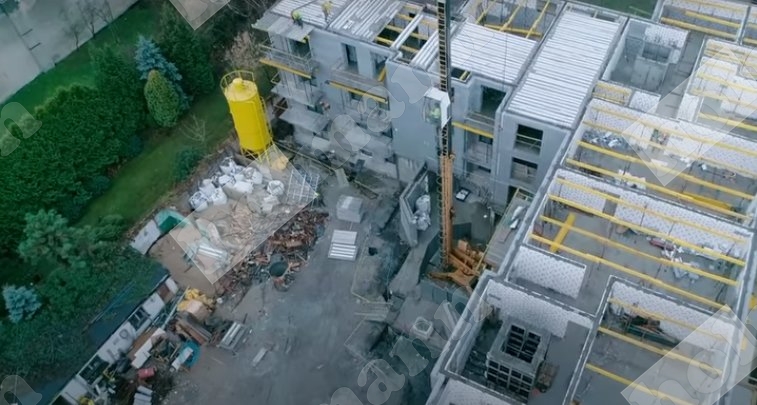

ICF szerkezetű házak galériája:
